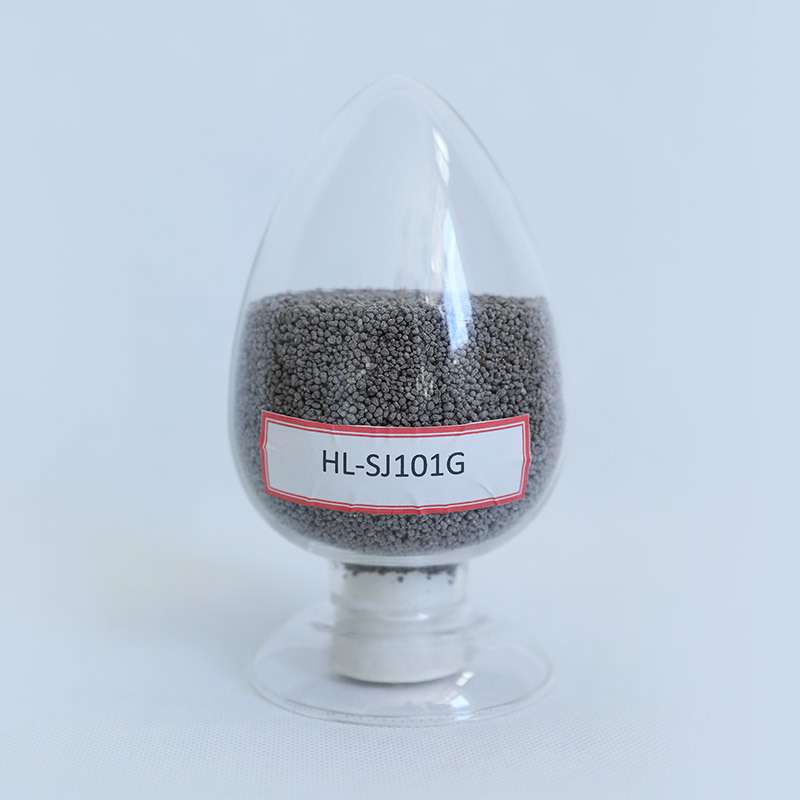

HL-SJ101G氟碱型螺旋焊管烧结焊剂
HL-SJ101G是氟碱型螺旋焊管专用烧结焊剂。碱度为1.8，为浅灰色圆形颗粒，粒度为2.0-0.28mm(10-60目)。具有优良的焊接工艺性能和较高的焊接速度，电弧燃烧稳定，脱渣容易，焊缝成型美观，由于采用特殊工艺制造，焊接时冶金反应充分，熔敷金属纯净，具有较高的低温冲击韧性，可交直流两用，直接焊接时焊丝接正极。
类别:
电话:
详细介绍
-
符合标准
执行标准:GB/T36037
符合标准:GB/T12470
相当AWS：F6A4-EM12 DIN:BF B165AC12MHP5
说明
HL-SJ101G是氟碱型螺旋焊管专用烧结焊剂。碱度为1.8，为浅灰色圆形颗粒，粒度为2.0-0.28mm(10-60目)。具有优良的焊接工艺性能和较高的焊接速度，电弧燃烧稳定，脱渣容易，焊缝成型美观，由于采用特殊工艺制造，焊接时冶金反应充分，熔敷金属纯净，具有较高的低温冲击韧性，可交直流两用，直接焊接时焊丝接正极。
用途
配合H10Mn2、H08C等焊丝，可焊接输油、输气管道的螺旋焊管接头;配合H08C焊丝，尤其适用于焊接X65、X70级的螺旋焊管，焊接速度可达70m/h以上。
焊剂参考成分(%)
SiO2+TiO2
CaO+MgO
Al2O3+MnO
CaF2
S
P
20-30
25-35
20-30
18-25
≤0 .03
≤0 .05
熔敷金属力学性能(按GB/T12470-2018 F5A4-H10Mn2)
项目
配合焊丝σb
（Mpa）σs
（Mpa）δ5
（%）AKV(J)
-40℃
H 10Mn2
550-700
≥470
≥20
≥27
注意事项
1、焊剂使用前须经300-350℃烘焙2h。
2、焊前应清除焊件上的铁锈、油污、水分等杂质。
在线询价
SAF Coolest v1.3.1.1 设置面板 VYHSD-ZYIU-IAZEE-ZZD
无数据提示
Sorry，当前栏目暂无内容！
您可以查看其他栏目或返回 首页
